718 系列

  • 实物图

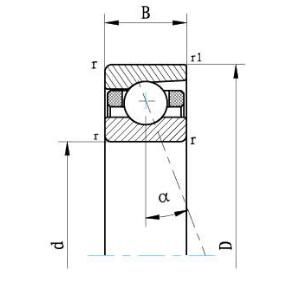

  • 二维图
718 系列
  • 718 系列

主轴轴承在机床中至关重要，可确保高速旋转且摩擦和振动最小。它们通常使用角接触球轴承或圆柱滚子轴承，专门用于处理轴向和径向载荷。这些轴承专为精度和耐用性而设计，可支撑车床和铣床等机床的主轴。

PDF
选择询价轴承型号外形尺寸（mm） α=15°α=25°
dDB基本额定载荷(kN)限制速度(rpm)基本额定载荷(kN)限制速度(rpm)
额定动载荷额定静载荷限制速度 油脂限制速度 油额定静载荷额定静载荷限制速度 油脂限制速度 油
71800C 10 19 5 1.8 1.1 74000 119000 1.7 1.1 69000 109000
71801C 12 21 5 2 1.4 69000 109000 1.9 1.3 62000 94000
71802C 15 24 5 2.2 1.8 59000 89000 2.1 1.7 53000 79000
71803C 17 25 5 2.3 1.9 52000 79000 2.1 1.8 49000 74000
71804C 20 32 7 3.9 3.4 44000 66000 3.7 3.2 39000 59000
71805C 25 37 7 4.2 4.1 37000 55000 3.9 3.9 33000 49000
71806C 30 42 7 4.4 4.8 31000 47000 4.1 4.5 27000 42000
71807C 35 47 7 4.6 5.5 25000 39000 4.3 5.2 23000 37000
71808C 40 52 7 4.8 6.2 23000 37000 4.5 5.8 19000 33000
71809C 45 58 7 4.9 6.7 19000 33000 4.6 6.3 17000 29000
71810C 50 65 7 7.4 10 17000 29000 6.9 9.5 15000 25000
71811C 55 72 9 10.2 13.8 15000 25000 9.6 13.1 14000 23000
71812C 60 78 10 13.4 18 14000 23000 12.6 17 13000 21000
71813C 65 85 10 13.4 18.8 13000 21000 12.6 17.8 12000 19000
71814C 70 90 10 13.8 20.3 12000 19000 13 19.1 11000 18000
71815C 75 95 10 14.2 21.7 11000 18000 13.3 20.5 10000 17000
71816C 80 100 10 14.5 23.1 10000 17000 13.6 21.8 85000 15000
71817C 85 110 13 21.5 32.2 9000 16000 20.2 30.5 8000 14000
71818C 90 115 13 21.7 33.5 8500 15000 20.4 31.6 7500 13000
71819C 95 120 13 21.9 34.7 8000 14000 20.6 32.8 7500 13000
71820C 100 125 13 22.5 37 7500 13000 21.2 34.9 7000 12000
71821C 105 130 13 22.7 38.3 7500 13000 21.3 36.1 7000 12000
71822C 110 140 16 31.8 51.6 7000 12000 29.9 48.7 6500 11000
71824C 120 150 16 33.1 56.9 60000 10000 31.3 53.7 5700 9000
71826C 130 165 18 38.7 67.6 5700 9000 36.3 63.8 5000 8000
71828C 140 175 18 44.8 79.2 5000 8000 42 74.7 4600 7500
71830C 150 190 20 51.2 92 4600 7500 48 86.8 4000 6500
71832C 160 200 20 52.4 97.7 4000 6500 49.2 92.2 3800 6000
71834C 170 215 22 66.5 123.4 3800 6000 62.4 116.5 3300 5300
71836C 180 225 22 159.7 249.1 3500 5700 150.6 235.9 3000 5000
